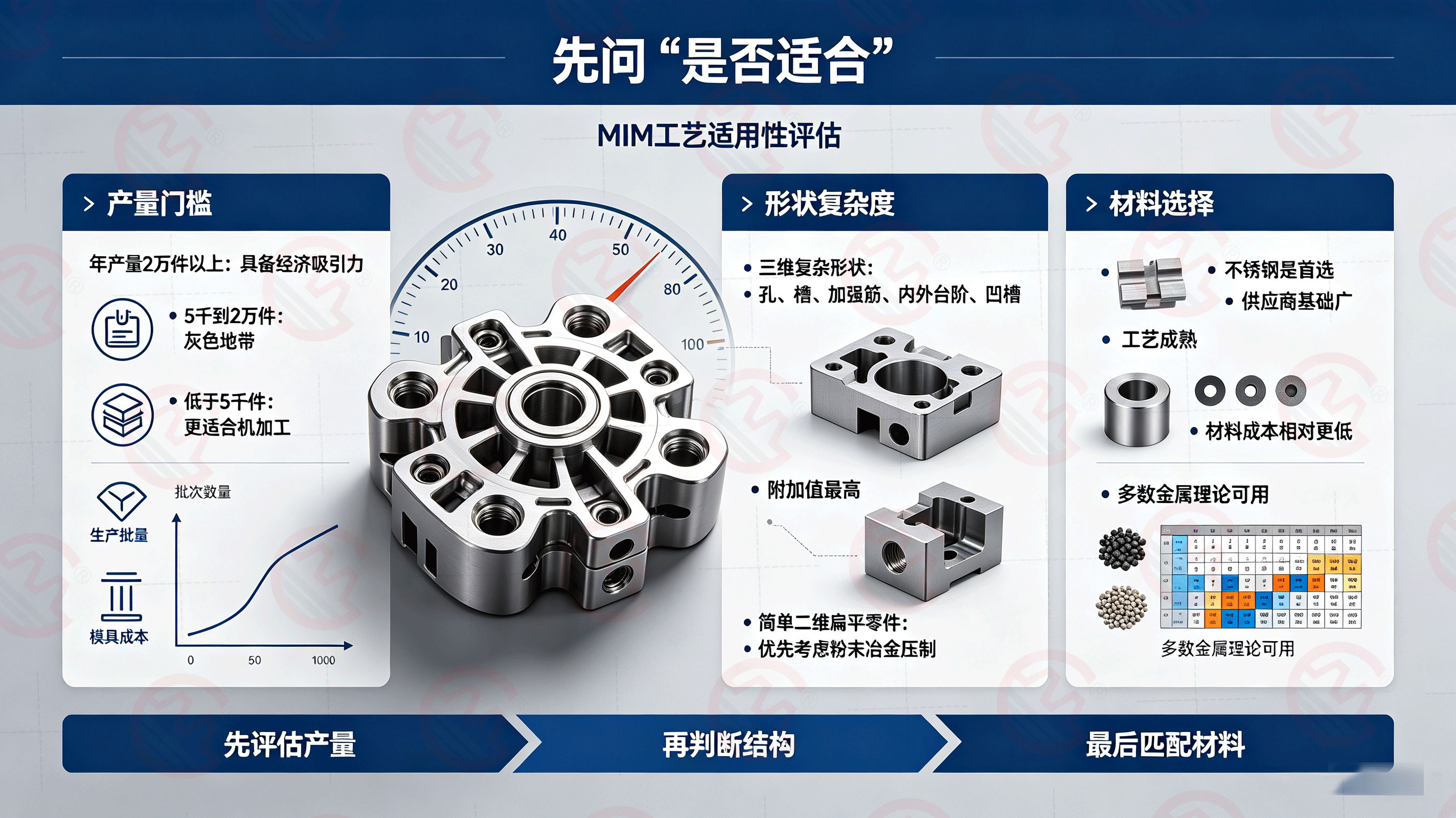

一、先问“是否适合”：MIM工艺适用性评估

设计开始前，首先要判断这个零件是否真的适合用MIM来做。

1. 1. 产量门槛

MIM的模具和工程投入不菲，通常年产量2万件以上才具备经济吸引力。5千到2万件属于“灰色地带”，很多供应商不愿承接；低于5千件则更适合机加工或其他工艺。

2. 形状复杂度

MIM真正的优势在于三维复杂形状——有孔、槽、加强筋、内外台阶、凹槽等特征的零件，附加值最高。相反，简单的二维扁平零件，用粉末冶金压制成型更经济。

3. 材料选择

理论上大多数金属都可用MIM，但不锈钢是首选——超过半数MIM零件使用不锈钢，这意味着供应商基础广、工艺成熟、材料成本相对更低。

二、选材与精度：平衡性能与成本

确认工艺路线后，就要在材料性能和精度要求上做务实选择。

1. 材料选择原则

优先选用不锈钢等主流MIM材料，避免使用铍、铅、锰、镁等有特殊风险的金属。铝合金虽然技术上可行，但通常压铸或机加工更经济。

2. 公差设定策略

MIM净成型的精度参考约为尺寸的±0.5%，部分特征可达到±0.3%。精度越高，成本越高——可能涉及更严格的工艺控制、更多的检测甚至二次加工。在功能允许的情况下，适度放宽公差，对成本控制非常关键。

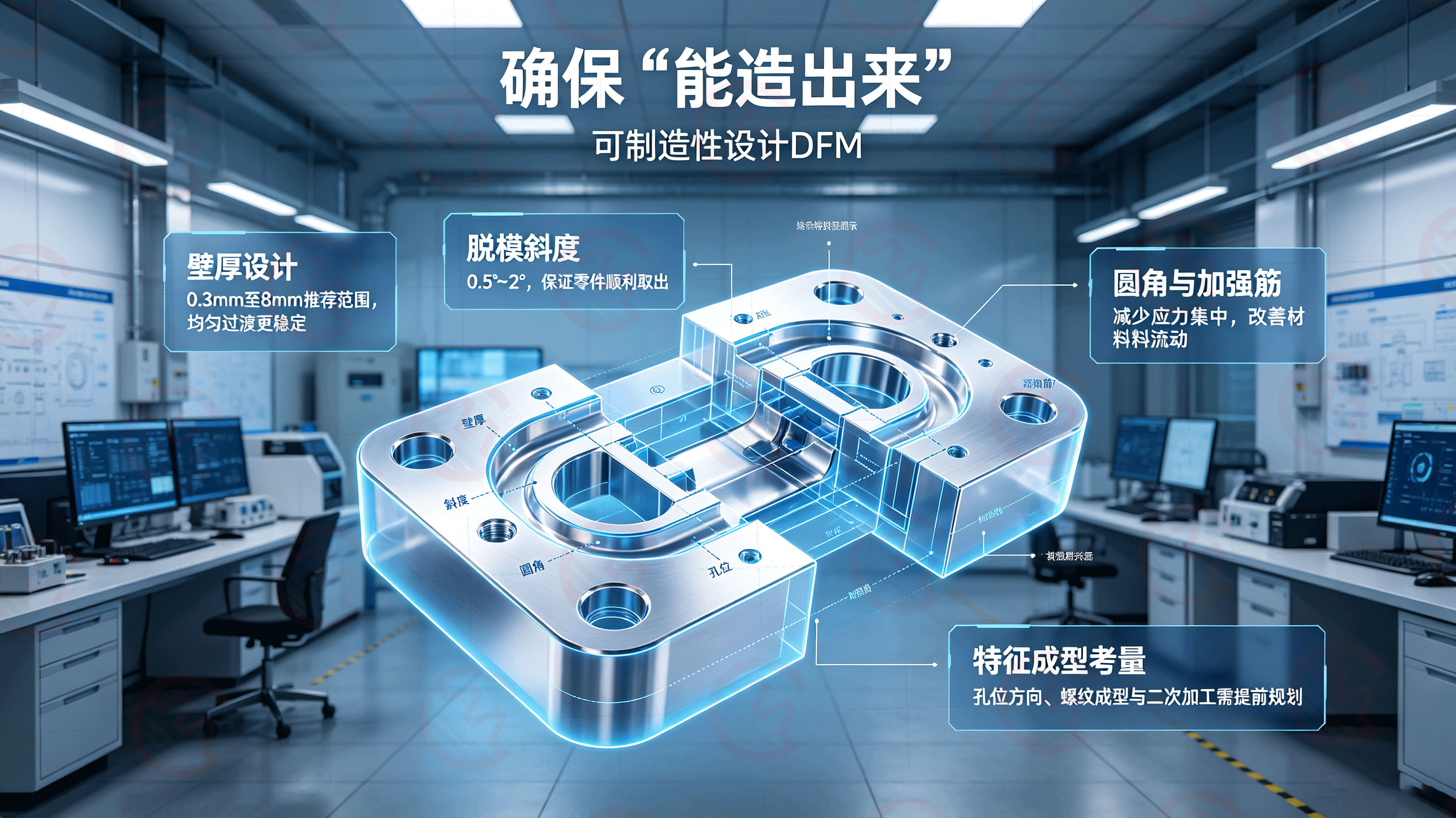

三、确保“能造出来”：可制造性设计（DFM）

这部分是把图纸变成现实的关键，决定零件能否顺利从模具里出来并保持良好品质。

1. 壁厚设计

这是MIM设计最重要的原则之一。壁厚应尽可能均匀。壁厚急剧变化会导致收缩不均、内应力、开裂甚至变形。MIM推荐的壁厚范围是0.3mm至8mm。若必须变化，连接处要平缓过渡。尽量减薄壁厚，因为壁厚越厚，注射和烧结时间越长，成本也越高。

2. 脱模斜度

为让零件顺利从模具中取出，平行于开模方向的表面需设计脱模斜度，通常0.5°~2°。孔越深、零件越复杂，所需斜度越大。

3. 圆角与加强筋

在壁的连接处添加圆角可以避免应力集中，同时辅助材料流动。加强筋的厚度通常为主壁厚的0.5~0.7倍，能增加强度、辅助充填，还能“掏空”过厚区域减轻重量。

4. 特征成型考量

垂直于分模线的孔最容易成型；平行于分模线的孔需滑块，模具成本增高。外螺纹可直接成型，内螺纹最好预留空间进行二次加工。

四、预判“收缩与变形”：烧结工艺的特殊要求

这是MIM与塑料注塑最大的不同，也是很多设计问题产生的根源。

1. 烧结收缩

MIM零件在烧结过程中整体尺寸会收缩约15%~20%。设计师必须与供应商确认收缩率，并在模具设计时进行补偿，同时均匀壁厚有助于收缩一致，保证尺寸精度。

2. 烧结支撑

生坯在高温烧结时强度很低，如果零件没有足够大的平面作为支撑面，或悬臂过长，就可能在自身重力下扭曲变形。设计时应考虑提供一个较大的支撑面，或在必要时增加辅助支撑结构。

五、尽早引入供应商：成本与风险的最佳控制点

这或许是最重要的一条建议——在设计阶段早期就引入MIM供应商。设计阶段的决策对最终成本影响巨大，而模具费、材料费、工艺可行性等问题，光铭MIM专家能给出最直接的判断。在设计定型前与供应商充分沟通DFM（可制造性设计）问题，能避免后期大量的返工和损失。

总而言之，成功的MIM零件设计始于对工艺的深刻理解：评估适用性、谨慎选材设公差、遵循DFM原则、预判烧结变形，并尽早与供应商协同。把握好这五个方面的考量，就能充分发挥MIM的技术优势，以最低的成本制造出最高品质的零件。
